jueves, 4 de octubre de 2012

3.10 Protocolos y servicios Telnet



Mucho antes de que existieran las computadoras de escritorio con interfaces gráficas sofisticadas, las personas utilizaban sistemas basados en textos que eran simplemente terminales conectadas físicamente a una computadora central.
Una vez que las redes estuvieran disponibles, las personas necesitaban acceder en forma remota a los sistemas informáticos de la misma manera en que lo hacían con las terminales conectadas en forma directa.

Telnet se desarrolló para satisfacer esta necesidad. Telnet se remonta a principios de la década de los setenta y se encuentra entre los servicios y protocolos de capa de aplicación más antiguo dentro del grupo TCP/IP.
Telnet proporciona un método estándar de emulación de dispositivos de terminal basados en texto en la red de datos. El protocolo y el software del cliente que implementa el protocolo comúnmente se definen como Telnet.
Y como consecuencia, una conexión que utiliza Telnet se llama Sesión o conexión de terminal virtual (VTY). En lugar de utilizar un dispositivo físico para conectar al servidor, Telnet utiliza software para crear un dispositivo virtual que proporciona las mismas funciones que una sesión terminal con acceso a la Interfaz de línea de comandos (CLI) del servidor.





3.9 Protocolos de gnutella y servicios de P2P



Aprendimos acerca de FTP y SMB como formas de obtener archivos; aquí presentamos otro protocolo de aplicación. Compartir archivos en Internet se ha transformado en algo muy popular.
Con las aplicaciones P2P basadas en el protocolo Gnutella, las personas pueden colocar archivos en sus discos rígidos para que otros los descarguen.
El software del cliente compatible con Gnutella permite a los usuarios conectarse con los servicios Gnutella en Internet, ubicarlos y acceder a los recursos compartidos por otros pares Gnutella.

Muchas aplicaciones del cliente están disponibles para acceder en la red Gnutella, entre ellas: BearShare, Gnucleus, LimeWire, Morpheus, WinMX y XoloX (consulte una captura de pantalla de LimeWire en la figura).
Mientras que el Foro de desarrolladores de Gnutella mantiene el protocolo básico, los proveedores de las aplicaciones generalmente desarrollan extensiones para lograr que el protocolo funcione mejor en las aplicaciones.






3.8 Protocolo SMB y servicios para compartir archivos



El protocolo SMB describe el acceso al sistema de archivos y la manera en que los clientes hacen solicitudes de archivos. Además describe la comunicación entre procesos del protocolo SMB.
Todos los mensajes SMB comparten un mismo formato. Este formato utiliza un encabezado de tamaño fijo seguido por un parámetro de tamaño variable y un componente de datos.

Los mensajes SMB pueden:

  • Iniciar, autenticar y terminar sesiones
  • Controlar el acceso a archivos e impresoras
  • Permitir a una aplicación enviar o recibir mensajes hacia o desde otro dispositivo


3.7 DHCP




El servicio Protocolo de configuración dinámica de host (DHCP) permite a los dispositivos de una red obtener direcciones IP y demás información de un servidor DHCP. Este servicio automatiza la asignación de direcciones IP, máscaras de subred, gateways y otros parámetros de redes IP.

DHCP permite a un host obtener una dirección IP en forma dinámica cuando se conecta a la red. Se realiza el contacto con el servidor de DHCP y se solicita una dirección. El servidor DHCP elije una dirección de un rango configurado de direcciones denominado "pool" y se la asigna ("alquila") al host por un período establecido.

En redes locales más grandes o donde cambia frecuentemente la población usuaria, es preferible el DHCP. Los nuevos usuarios llegan con computadoras portátiles y necesitan una conexión. Otros tienen nuevas estaciones de trabajo que necesitan conexión. En lugar de tener direcciones IP asignadas por el administrador de red en cada estación de trabajo, resulta más eficiente tener direcciones IP asignadas en forma automática utilizando un DHCP.


Sin DHCP los usuarios tienen que ingresar manualmente la dirección IP, la máscara de subred y otras configuraciones para poder unirse a la red.
El servidor de DHCP mantiene un pool de las direcciones IP y alquila una dirección a cualquier cliente habilitado por DHCP cuando el cliente está activado. Debido a que las direcciones IP son dinámicas (alquiladas) en lugar de estáticas (asignadas en forma permanente), las direcciones en desuso regresan automáticamente al pool para volver a asignarse.
Cuando un dispositivo configurado por DHCP se inicia o conecta a la red, el cliente envía un paquete DESCUBRIMIENTO de DHCP para identificar cualquier servidor de DHCP disponible en la red.
Un servidor DHCP contesta con una oferta de DHCP, que es un mensaje de oferta de alquiler con información asignada de dirección IP, máscara de subred, servidor DNS y gateway por defecto, como también la duración del alquiler.

El cliente puede recibir varios paquetes de oferta de DHCP si hay más de un servidor DHCP en la red local, por lo tanto debe escojer entre ellos y enviar un broadcast de paquete con una solicitud de DHCP que identifique el servidor y la oferta de alquiler específicos que el cliente está aceptando. Un cliente puede elegir solicitar una dirección previamente asignada por el servidor.







3.6 FTP


El protocolo de transferencia de archivos (FTP) es otro protocolo de la capa de aplicación comúnmente utilizado. El FTP se desarrolló para permitir las transferencias de archivos entre un cliente y un servidor.
Un cliente FTP es una aplicación que se ejecuta en una computadora y se utiliza para cargar y descargar archivos desde un servidor que ejecuta el daemon FTP (FTPd).

Para transferir los archivos en forma exitosa, el FTP requiere de dos conexiones entre cliente y servidor: una para comandos y respuestas, otra para la transferencia real de archivos.

El cliente establece la primera conexión con el servidor en TCP puerto 21. Esta conexión se utiliza para controlar el tráfico, que consiste en comandos del cliente y respuestas del servidor.

El cliente establece la segunda conexión con el servidor en TCP puerto 20. Esta conexión es para la transferencia real de archivos y se crea cada vez que se transfiere un archivo.

La transferencia de archivos puede producirse en ambas direcciones. El cliente puede descargar (bajar) un archivo desde el servidor o el cliente puede cargar (subir) un archivo en el servidor




3.5 Servicios de e-mail y protocolos de SMTP/POP


Procesos del servidor de e-mail: MTA y MDA
El servidor de e-mail ejecuta dos procesos individuales:

  • Agente de transferencia de correo (MTA, Mail Transfer Agent).

  • Agente de entrega de correo (MDA, Mail Delivery Agent).

El proceso Agente de transferencia de correo (MTA) se utiliza para enviar correos electrónicos. Como se muestra en la figura, el MTA recibe mensajes desde el MUA u otro MTA en otro servidor de e-mail. Según el encabezado del mensaje, determina cómo debe reenviarse un mensaje para llegar a destino.
Si el correo está dirigido a un usuario cuyo buzón está en el servidor local, el correo se pasa al MDA. Si el correo es para un usuario que no está en el servidor local, el MTA enruta el e-mail al MTA en el servidor correspondiente.









3.4 Servicio WWW y HTTP


Cuando se escribe una dirección Web (o URL) en un explorador de Internet, el explorador establece una conexión con el servicio Web del servidor que utiliza el proocolo HTTP. URL (o Localizador uniforme de recursos) y URI (Identificador uniforme de recursos) son los nombres que la mayoría de las personas asocian con las direcciones Web.


El URL http://www.cisco.com/index.html es un ejemplo de un URL que se refiere a un recurso específico: una página Web denominada index.html en un servidor identificado como cisco.com

Los exploradores Web son las aplicaciones de cliente que utilizan nuestras computadoras para conectarse con la World Wide Web y para acceder a los recursos almacenados en un servidor Web. Al igual que con la mayoría de los procesos de servidores, el servidor Web funciona como un servicio básico y genera diferentes tipos de archivos disponibles.

Para acceder al contenido, los clientes Web realizan conexiones al servidor y solicitan los recursos deseados. El servidor responde con los recursos y, una vez recibidos, el explorador interpreta los datos y los presenta al usuario.




3.3 Protocolos y servicios DNS



DNS es un servicio cliente/servidor; sin embargo, difiere de los otros servicios cliente/servidor que estamos examinando. Mientras otros servicios utilizan un cliente que es una aplicación (como un explorador Web o un cliente de correo electrnico), el cliente DNS ejecuta un servicio por sí mismo. El cliente DNS, a veces denominado resolución DNS, admite resolución de nombre para otras aplicaciones de red y servicios que lo necesiten.

Al configurar un dispositivo de red, generalmente proporcionamos una o más direcciones del servidor DNS que el cliente DNS puede utilizar para la resolución de nombres.
En general, el proveedor de servicios de Internet provee las direcciones para utilizar con los servidores DNS. Cuando una aplicación de usuario solicita conectarse con un dispositivo remoto por nombre, el cliente DNS solicitante envía una petición a uno de esos servidores de nombre para resolver el nombre en una dirección numérica.
Algunos de estos tipos de registro son:
  • A: una dirección de un dispositivo final.
  • NS: un servidor de nombre autoritativo.
  • CNAME: el nombre ideal (o Nombre de dominio completamente calificado) para un alias, que se utiliza cuando varios servicios tienen una única dirección de red pero cada servicio tiene su propia entrada en DNS.
  • MX: registro de intercambio de correos, asigna un nombre de dominio a una lista de servidores de intercambio de correos para ese dominio.






3.2 Redes y aplicaciones entre pares



Modelo Punto a Punto


Además del modelo cliente/servidor para redes, existe también un modelo punto a punto. Las redes punto a punto tienen dos formas distintivas: diseño de redes punto a punto y aplicaciones punto a punto (P2P). Ambas formas tienen características similares pero en la práctica funcionan en forma muy distinta.

Redes entre pares

En una red entre pares, dos o más computadoras están conectadas a través de una red y pueden compartir recursos (por ejemplo, impresora y archivos) sin tener un servidor dedicado. Cada dispositivo final conectado (conocido como punto) puede funcionar como un servidor o como un cliente.

Una computadora puede asumir el rol de servidor para una transacción mientras funciona en forma simultánea como cliente para otra transacción. Los roles del cliente y el servidor se configuran según las solicitudes.




Aplicaciones punto a punto
Una aplicación punto a punto (P2P), a diferencia de una red punto a punto, permite a un dispositivo actuar como cliente o como servidor dentro de la misma comunicación. En este modelo, cada cliente es un servidor y cada servidor es un cliente. Ambos pueden iniciar una comunicación y se consideran iguales en el proceso de comunicación.
 Sin embargo, las aplicaciones punto a punto requieren que cada dispositivo final proporcione una interfaz de usuario y ejecute un servicio en segundo plano. Cuando inicia una aplicación punto a punto específica, ésta invoca la interfaz de usuario requerida y los servicios en segundo plano. Luego, los dispositivos pueden comunicarse directamente.

3.1 Software de la capa de aplicación



Dentro de la capa de Aplicación, existen dos formas de procesos o programas de software que proporcionan acceso a la red: aplicaciones y servicios.


  • Aplicaciones reconocidas por la red


Aplicaciones son los programas de software que utiliza la gente para comunicarse a través de la red. Algunas aplicaciones de usuario final son compatibles con la red, lo cual significa que implementan los protocolos de la capa de aplicación y pueden comunicarse directamente con las capas inferiores del stack de protocolos. Los clientes de correo electrónico y los exploradores Web son ejemplos de este tipo de aplicaciones.
  • Servicios de la capa de Aplicación

Otros programas pueden necesitar la ayuda de los servicios de la capa de Aplicación para utilizar los recursos de la red, como transferencia de archivos o cola de impresión en red. Aunque son transparentes para el usuario, estos servicios son los programas que se comunican con la red y preparan los datos para la transferencia.

Diferentes tipos de datos, ya sea texto, gráfico o vídeo, requieren de diversos servicios de red para asegurarse de que estén bien preparados para procesar las funciones de las capas inferiores del modelo OSI.


funciones del protocolo de la capa de aplicación




Los protocolos de la capa de aplicación son utilizados tanto por los dispositivos de origen como de destino durante una sesión de comunicación. Para que las comunicaciones sean exitosas, deben coincidir los protocolos de capa de aplicación implementados en el host de origen y destino.


Los protocolos establecen reglas consistentes para intercambiar datos entre las aplicaciones y los servicios cargados en los dispositivos participantes. Los protocolos especifican cómo se estructuran los datos dentro de los mensajes y los tipos de mensajes que se envían entre origen y destino.

Estos mensajes pueden ser solicitudes de servicios, acuses de recibo, mensajes de datos, mensajes de estado o mensajes de error. Los protocolos también definen los diálogos de mensajes, asegurando que un mensaje enviado encuentre la respuesta esperada y se invoquen los servicios correspondientes cuando se realiza la transferencia de datos.



Protocolos y servicios de la capa de aplicación
Una única aplicación puede emplear diferentes servicios de la capa de Aplicación, así lo que aparece para el usuario como una solicitud para una página Web puede, de hecho, ascender a docenas de solicitudes individuales. Y, para cada solicitud, pueden ejecutarse múltiples procesos.
Por ejemplo, un cliente puede necesitar de diversos procesos individuales para formular sólo una solicitud al servidor.
Además, los servidores generalmente tienen múltiples clientes que solicitan información al mismo tiempo. Por ejemplo, un servidor Telnet puede tener varios clientes que requieren conectarse a él.

Estas solicitudes individuales del cliente pueden manejarse en forma simultánea y separada para que la red sea exitosa. Los servicios y procesos de capa de Aplicación dependen del soporte de las funciones de la capa inferior para administrar en forma exitosa las múltiples conversaciones.





Capitulo 3 Protocolos y funcionalidad de la capa de aplicación


Modelo OSI y modelo TCP/IP


El modelo de referencia de interconexión de sistemas abiertos es una representación abstracta en capas, creada como guía para el diseño del protocolo de red. El modelo OSI divide el proceso de networking en diferentes capas lógicas, cada una de las cuales tiene una única funcionalidad y a la cual se le asignan protocolos y servicios específicos.

En este modelo, la información se pasa de una capa a otra, comenzando en la capa de Aplicación en el host de transmisión, siguiendo por la jerarquía hacia la capa Física, pasando por el canal de comunicaciones al host de destino, donde la información vuelve a la jerarquía y termina en la capa de Aplicación. La figura ilustra los pasos en este proceso.

La capa de Aplicación, Capa siete, es la capa superior de los modelos OSI y TCP/IP. Es la capa que proporciona la interfaz entre las aplicaciones que utilizamos para comunicarnos y la red subyacente en la cual se transmiten los mensajes. Los protocolos de capa de aplicación se utilizan para intercambiar los datos entre los programas que se ejecutan en los hosts de origen y destino. Existen muchos protocolos de capa de aplicación y siempre se desarrollan protocolos nuevos.

Los protocolos de capa de aplicación de TCP/IP más conocidos son aquellos que proporcionan intercambio de la información del usuario. Estos protocolos especifican la información de control y formato necesaria para muchas de las funciones de comunicación de Internet más comunes. Algunos de los protocolos TCP/IP son:

El protocolo Servicio de nombres de dominio (DNS, Domain Name Service) se utiliza para resolver nombres de Internet en direcciones IP.

El protocolo de transferencia de hipertexto (HTTP, Hypertext Transfer Protocol) se utiliza para transferir archivos que forman las páginas Web de la World Wide Web.

El Protocolo simple de transferencia de correo (SMTP) se utiliza para la transferencia de mensajes de correo y adjuntos.

Telnet, un protocolo de emulación de terminal, se utiliza para proporcionar acceso remoto a servidores y a dispositivos de red.

El Protocolo de transferencia de archivos (FTP, File Transfer Protocol) se utiliza para la tansferencia interactiva de archivos entre sistemas.

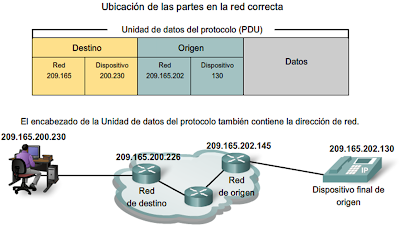

2.12 Transporte de datos a través de internetwork


  • Los protocolos de Capa 3 están diseñados principalmente para mover datos desde una red local a otra red local dentro de una internetwork.
  • Mientras las direcciones de Capa 2 sólo se utilizan para comunicar entre dispositivos de una red local única, las direcciones de Capa 3 deben incluir identificadores que permitan a dispositivos de red intermediarios ubicar hosts en diferentes redes.
  • En la suite de protocolos TCP/IP, cada dirección IP host contiene información sobre la red en la que está ubicado el host.
  • En los límites de cada red local, un dispositivo de red intermediario, por lo general un router, desencapsula la trama para leer la dirección host de destino contenida en el encabezado del paquete, la PDU de Capa 3.
  • Los routers utilizan la porción del identificador de red de esta dirección para determinar qué ruta utilizar para llegar al host de destino.
  • Una vez que se determina la ruta, el router encapsula el paquete en una nueva trama y lo envía por su trayecto hacia el dispositivo final de destino. Cuando la trama llega a su destino final, la trama y los encabezados del paquete se eliminan y los datos se suben a la Capa 4.
Transporte de datos











2.11 Envió de datos al dispositivo final



Durante el proceso de encapsulación, se agregan identificadores de dirección a los datos mientras bajan al stack del protocolo en el host de origen. Así como existen múltiples capas de protocolos que preparan los datos para transmitirlos a sus destinos, existen múltiples capas de direccionamiento para asegurar la entrega.

El primer identificador, la dirección física del host, aparece en el encabezado de la PDU de Capa 2, llamado trama. La Capa 2 está relacionada con la entrega de los mensajes en una red local única.

La dirección de la Capa 2 es exclusiva en la red local y representa la dirección del dispositivo final en el medio físico.

En una LAN que utiliza Ethernet, esta dirección se denomina dirección de Control de Acceso al medio (MAC). Cuando dos dispositivos se comunican en la red Ethernet local, las tramas que se intercambian entre ellos contienen las direcciones MAC de origen y de destino.

 Una vez que una trama se recibe satisfactoriamente por el host de destino, la información de la dirección de la Capa 2 se elimina mientras los datos se desencapsulan y suben el stack de protocolos a la Capa 3.



2.10 Direccionamiento en la red


·        Existen varios tipos de direcciones que deben incluirse para entregar satisfactoriamente los datos desde una aplicación de origen que se ejecuta en un host hasta la aplicación de destino correcta que se ejecuta en otro. Al utilizan el modelo OSI como guía, se pueden observar las distintas direcciones e identificadores necesarios en cada capa.




2.9 Semejanzas: capa de red y de trasporte


¢ La Capa 3 del modelo OSI, la capa Red, se utiliza casi universalmente para analizar y documentar el rango de los procesos que se producen en todas las redes de datos para direccionar y enrutar mensajes a través de una internetwork. El Protocolo de Internet (IP) es el protocolo de la suite TCP/IP que incluye la funcionalidad descrita en la Capa 3.

¢ La Capa 4, la capa Transporte del modelo OSI, con frecuencia se utiliza para describir servicios o funciones generales que administran conversaciones individuales entre los hosts de origen y de destino. Incluyen acuse de recibo, recuperación de errores y secuenciamiento. En esta capa, los protocolos TCP/IP, Protocolo de control de transmisión (TCP) y Protocolo de datagramas de usuario (UDP) proporcionan la funcionalidad necesaria.

¢ La capa de aplicación TCP/IP incluye una cantidad de protocolos que proporcionan funcionalidad específica para una variedad de aplicaciones de usuario final. Las Capas 5, 6 y 7 del modelo OSI se utilizan como referencias para proveedores y programadores de software de aplicación para fabricar productos que necesitan acceder a las redes para establecer comunicaciones.

2.8 Comparación del modelo osi y tcp/ip

En esta pequeño espacio se mostrara una imagen de la comparacion entre el modelo osi y el modelo tcp/ip

Comparación del modelo osi y tcp/ip


2.7 Proceso de comunicación


Proceso de comunicación



Proceso de comunicación

·         Creación de datos a nivel de la capa de aplicación del dispositivo final origen.

·         Segmentación y encapsulación de datos cuando pasan por la stack de protocolos en el dispositivo final de origen.

·         Generación de los datos sobre el medio en la capa de acceso a la red de la stack.

·         Transporte de los datos a través de la internetwork, que consiste de los medios y de cualquier dispositivo intermediario.

·         Recepción de los datos en la capa de acceso a la red del dispositivo final de destino.

·         Desencapsulación y rearmado de los datos cuando pasan por la stack en el dispositivo final.

·         Traspaso de estos datos a la aplicación de destino en la capa de aplicación del dispositivo final de destino.


                  Unidad de datos del protocolo y encapsulación.
La forma que adopta una sección de datos en cualquier capa se denomina Unidad de datos del protocolo (PDU). Durante la encapsulación, cada capa encapsula las PDU que recibe de la capa inferior de acuerdo con el protocolo que se utiliza. En cada etapa del proceso, una PDU tiene un nombre distinto para reflejar su nuevo aspecto. Aunque no existe una convención universal de nombres para las PDU, en este curso se denominan de acuerdo con los protocolos de la suite TCP/IP.
· Datos: el término general para las PDU que se utilizan en la capa de aplicación.
· Segmento: PDU de la capa de transporte.
· Paquete: PDU de la capa de Internetwork.
· Trama: PDU de la capa de acceso a la red.
· Bits: una PDU que se utiliza cuando se transmiten físicamente datos a través de un medio.
Encapsulación
